Quem contrata um painel de LED costuma pensar primeiro na imagem: tamanho, brilho e qualidade. Mas a imagem só aparece bem quando a estrutura que sustenta o painel está correta, firme e adequada ao local.
A montagem envolve decisões sobre onde o painel fica, como ele é sustentado, de onde vem a energia e como o conteúdo chega até ele. Quanto mais cedo essas decisões entram no planejamento, mais tranquila é a instalação.
A Tucci Produções atua com painel de LED indoor e outdoor, videowall, estrutura para eventos, box truss e rigging em São Paulo, com equipe técnica e equipamentos próprios. Neste artigo, você vai entender como funciona a montagem de um painel de LED e o que informar à equipe técnica.
1. Como um painel de LED é montado
Um painel de LED não é uma peça única. Ele é formado por módulos menores, chamados gabinetes, que são encaixados lado a lado até formar a tela no tamanho desejado.
Cada gabinete tem conexões de energia e de sinal de vídeo. Por isso, a montagem envolve três frentes ao mesmo tempo: a parte mecânica, que sustenta os gabinetes, a parte elétrica e a parte de vídeo.
Essa divisão ajuda a entender o orçamento. Além do painel em si, o projeto considera a estrutura de apoio, os cabos, a distribuição de energia e o equipamento que envia a imagem para a tela.
2. Formas de instalar o painel
Existem três formas principais de posicionar um painel de LED. A escolha depende do local, da altura do teto e do efeito visual desejado:
- Apoiado no chão, em uma base própria
- Montado sobre estrutura, como box truss ou torres
- Suspenso por pontos de içamento no teto ou em estrutura aérea
A tabela compara as três opções de forma geral:
| Instalação | Quando é indicada | Ponto de atenção |
|---|---|---|
| No chão | Painéis menores e locais sem ponto de içamento | A tela fica baixa e pode ser coberta por pessoas |
| Sobre estrutura | Palcos, feiras e eventos ao ar livre | Exige base firme e contrapeso adequado |
| Suspenso | Salões com teto resistente e boa altura | Depende de ponto de carga aprovado pelo local |
| Embutido em cenário | Cenografia com moldura ou formato especial | Pede projeto conjunto com a cenografia |
Em muitos eventos, a solução mistura formatos. Um painel principal suspenso pode conviver com telas laterais apoiadas no chão ou sobre estrutura.
3. O papel da estrutura e do rigging
A estrutura é o esqueleto que segura o painel. Em eventos, é comum usar box truss, que são vigas de alumínio em formato de caixa, leves e resistentes, montadas em módulos.
Quando o painel é suspenso, entra o rigging. Esse é o nome do trabalho de içamento e fixação de equipamentos em altura, feito com cabos, talhas e acessórios próprios para esse tipo de carga.
Por que o rigging precisa de planejamento
Antes de pendurar qualquer peso, é preciso saber quanto o teto ou a estrutura do local suporta. Salões de hotéis, teatros e centros de convenções costumam ter pontos de carga definidos e regras próprias.
Por isso, uma equipe técnica experiente confirma essas informações com o espaço antes do evento. Esse cuidado protege o público, a equipe e o próprio local.
Estrutura própria ou do local
Alguns espaços já oferecem estrutura de apoio, e outros exigem que o fornecedor leve tudo. Perguntar isso logo no início evita surpresas na montagem e ajuda a fechar o escopo correto.
4. Energia e sinal: o que o painel precisa para funcionar
Um painel de LED consome energia de forma contínua e distribuída entre vários gabinetes. A rede elétrica do local precisa estar compatível com a potência total do painel e dos demais equipamentos do evento.
Quando o local não oferece energia suficiente, uma alternativa é usar gerador. Em eventos ao ar livre e em espaços sem estrutura elétrica adequada, essa costuma ser a solução.
O sinal de vídeo também segue um caminho planejado. A imagem sai do computador ou do equipamento de operação, passa por um processador e chega aos gabinetes por cabos. Se quiser entender esse equipamento, veja o artigo sobre processador de vídeo para painel de LED.
A equipe técnica costuma prever cabos reserva e caminhos organizados para os cabos, longe da circulação do público. Isso reduz risco de tropeço e facilita qualquer ajuste durante o evento.
5. Etapas da montagem no dia do evento
A montagem segue uma sequência lógica, que começa antes da chegada do público. Em linhas gerais, a equipe técnica realiza estas etapas:
- Conferência do local, dos acessos e dos pontos de energia
- Montagem da estrutura de apoio ou içamento dos pontos de carga
- Encaixe dos gabinetes e conexão de energia e sinal
- Ligação do processador e ajuste da imagem
- Teste com os conteúdos do evento
- Verificação final de segurança e acabamento
O tempo necessário varia conforme o tamanho do painel, a forma de instalação e as condições do local. Por isso, o ideal é combinar o cronograma de montagem e desmontagem com antecedência, junto com a equipe do espaço.
Também vale reservar um tempo para teste com o conteúdo real, e não apenas com uma imagem de teste. É nesse momento que se percebem detalhes de cor, proporção e legibilidade dos textos.
6. Cuidados com o local
O local do evento influencia diretamente a montagem. Alguns pontos merecem atenção na visita técnica:
- Altura do pé-direito e presença de vigas, lustres ou ar-condicionado
- Capacidade de carga do teto e do piso
- Acesso para carga e descarga, elevadores e portas
- Horário permitido para montagem e desmontagem
- Posição das saídas de emergência e circulação do público
- Disponibilidade e localização da energia
Em eventos ao ar livre, entram ainda vento, chuva e nivelamento do terreno. A estrutura precisa ser dimensionada para essas condições, e o planejamento de energia ganha ainda mais importância.
A visita técnica ao local do evento é o momento ideal para levantar todos esses pontos e transformá-los em decisões de projeto.

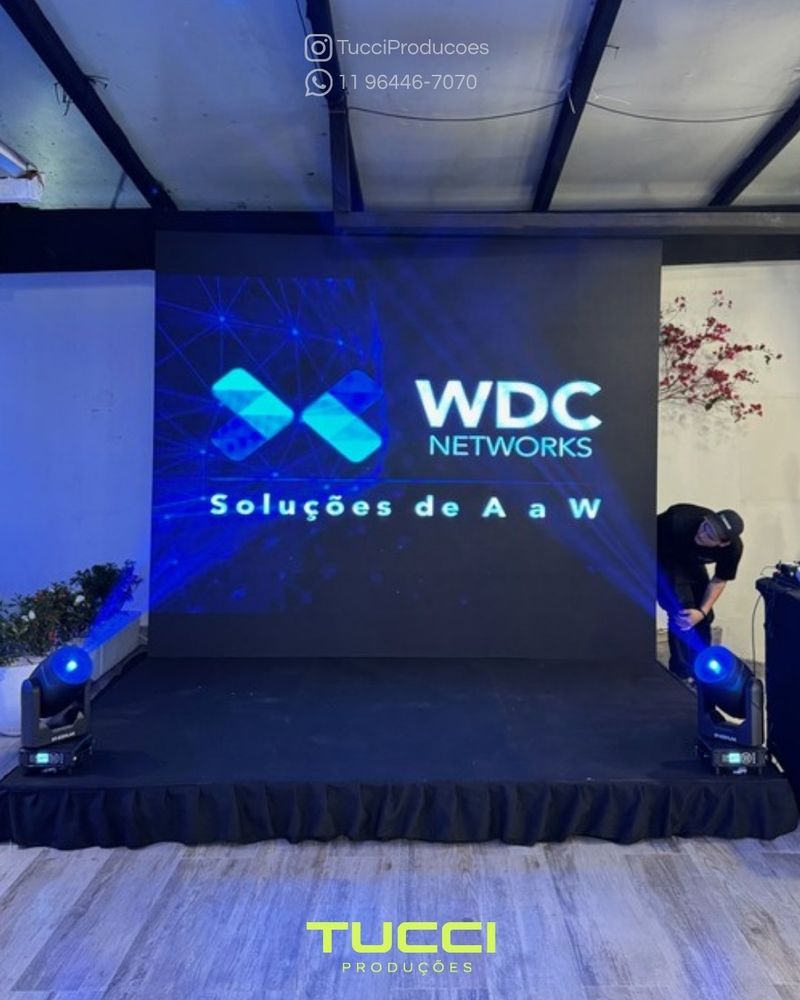

7. Como o painel convive com palco, luz e som
O painel de LED raramente trabalha sozinho. Ele divide o palco com caixas de som, iluminação e cenografia, e a montagem precisa organizar o espaço de cada um.
A iluminação, por exemplo, deve ser posicionada de forma que a luz não bata diretamente na tela e reduza o contraste da imagem. Uma equipe que integra os serviços consegue ajustar esse equilíbrio durante os testes.
Da mesma forma, as caixas de som precisam ficar em posições que não escondam partes do painel. Esse planejamento conjunto aparece no layout do palco, que também deve prever circulação dos palestrantes e acesso da equipe.
Quando a iluminação cênica é planejada junto com o painel, o palco ganha profundidade sem prejudicar a leitura do conteúdo.
8. Erros comuns na montagem de painel de LED
Alguns equívocos se repetem e podem ser evitados com informação no início do projeto:
- Definir o tamanho do painel sem conhecer a altura do local
- Não confirmar a carga permitida no teto
- Esquecer de prever energia para o painel
- Deixar a visita técnica para o dia da montagem
- Reservar pouco tempo para teste com o conteúdo
- Não avisar o fornecedor sobre mudanças no layout do palco
Quase todos esses pontos se resolvem com uma conversa antecipada entre quem organiza o evento, o espaço e a equipe técnica. Quanto mais cedo a equipe conhece o projeto, mais simples é adaptar a solução.
9. O que informar ao fornecedor para receber um orçamento preciso
Para que a proposta traga a estrutura certa, o fornecedor precisa de algumas informações básicas. Ao pedir o orçamento, informe:
- Nome e endereço do local, com planta ou fotos quando possível
- Tamanho aproximado do painel desejado e a distância até o público
- Tipo de evento, programação e número de convidados
- Horários liberados para montagem e desmontagem
- Se o evento é fechado ou ao ar livre
- Outros serviços necessários, como som, luz e transmissão
Com esses dados, a equipe consegue indicar a forma de instalação, prever energia e estrutura e apresentar uma proposta completa. Para conhecer o serviço, acesse a página de painel de LED e projeção.
Se você ainda não definiu o formato da tela, vale ler também o artigo sobre formato e proporção da tela de LED.
